En este post te contamos los componentes que necesitamos para el autoconsumo solar. Este tipo de instalaciónes fotovoltaicas son las que se conectan a la red eléctrica.
COMPONENTES NECESARIOS EN UNA INSTALACIÓN DE AUTOCONSUMO
LAS PLACAS SOLARES
Son los elementos que recogen la energía del sol y la convierten en corriente continua mediante el efecto fotovoltaico. Existen muchas variantes tanto en el tipo de fabricación como la potencia que entregan. Aquí tienes más información de los tipos de paneles solares.
Es uno de los componentes más importantes de la cadena fotovoltaica a la hora de optimizar una instalación.

EL REGULADOR DE CARGA
En instalaciones donde se incluyen baterías necesitaremos un regulador de carga el cual se encargará de controlar la carga y descarga de las baterías para optimizar y evitar posibles daños a las baterías. Aquí te contamos más detalles de los controladores de carga.
EL INVERSOR
Este aparato es el encargado de convertir la corriente entregada por los paneles (que está en corriente continua) y convertirla a alterna para poder ser utilizada en nuestra residencia o negocio. Dicho de otra manera, esta electricidad tendrá la misma frecuencia que la que nos llega de la compañía eléctrica 220V/60Hz. Existen diferentes formatos y opciones de inversores como los híbridos que incluyen el regulador de carga.
El inversor también ayuda a monitorizar un sistema proporcionando información del mismo. La potencia generada, estado del sistema, consumo de la red, etc. Algunos fabricantes ya disponen de app en la que podemos tener toda la información del sistema en nuestro móvil o pc.
LAS BATERÍAS (OPCIONALES)
Las instalaciones de autoconsumo con conexión a red no necesitan de baterías ya que al estar conectadas a la red consumen de la misma cuando los paneles dejan de suministrar energía. Si queremos tener un sistema que también nos permita tener energía por las noches instalaremos baterías que se cargarán durante el día.
Toda la energía que sobre y que no sea utilizada se almacenará en estos acumuladores y el sistema consumirá energía de las baterías antes que de la red eléctrica. Evidentemente debemos de valorar el presupuesto y dimensión de la instalación ya que las baterías aumentan los costes. En situaciones en las que se necesite consumo nocturno puede ser una buena opción.

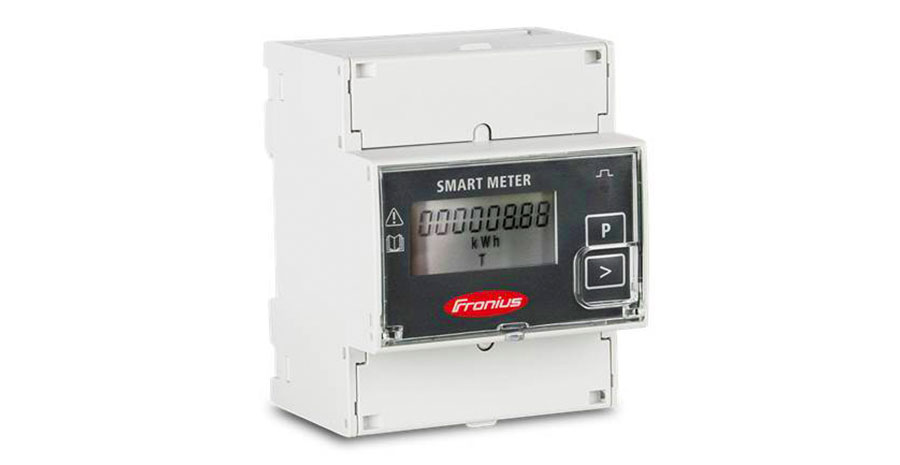

CONTADOR BIDIRECCIONAL
En las instalaciones de autoconsumo con excedente a red necesitaremos este contador para medir tanto la electricidad que consumimos de la red al igual que la que nos sobra y es entregada a la comercializadora eléctrica.

SOPORTES PARA LOS PANELES SOLARES
Los soportes y estructuras sirven para anclar y situar en la posición más optima los paneles dependiendo de la superficie. En el mercado disponemos anclajes para tejados de teja, terrenos, áticos o azoteas planas y diferentes inclinaciones. Los más habituales son los coplanares que sirven para que los paneles vayan pegados a la superficie y los de estructura triangular que se utilizan para inclinar los paneles de una forma óptima para que recogan mejor la energía del sol y sean más eficientes, se suelen instalar en cubiertas planas.
CABLEADO SOLAR
Toda la instalación eléctrica debe unirse mediante el cableado apropiado, normalmente se utilizan cables de 4 a 6mm pero el tipo de voltaje y potencias nos obligará a instalar diferentes cableados. Como norma general cuanto más voltaje cables más delgados y con voltajes bajos cableado más grueso.
Este tipo de cableado es especial para instalaciones de energía solar ya que debe soportar las condiciones adversas del clima.

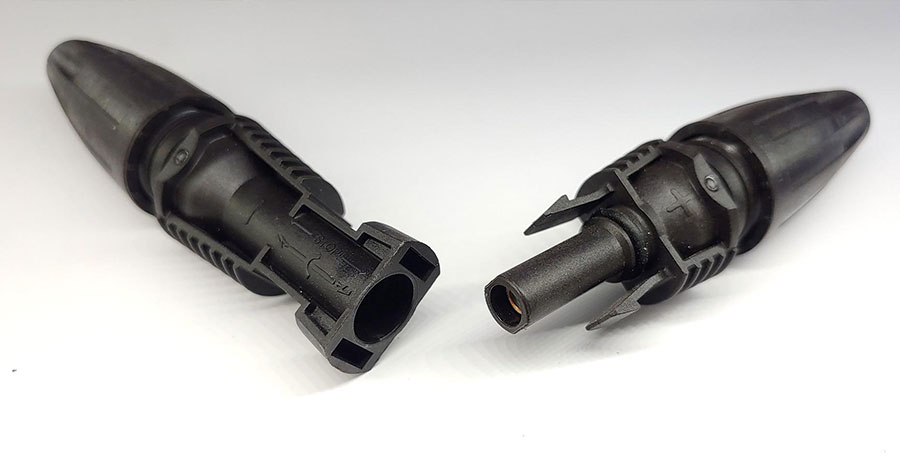

LOS CONECTORES MC4
Son conectores estandarizados para conectar los paneles con el inversor o regulador. Utilizan un socket diferenciado para conectar el negativo y positivo que ayuda a evitar errores en la conexión.

LAS PROTECCIONES ELÉCTRICAS
Finalmente tendremos que tener en cuenta la parte de protección en el sistema tanto para el propio equipo como para las personas. La instalación de autoconsumo llevará fusibles, magnetos térmicos, conexión a tierra y diferenciales para este cometido.
