Tipos de Placas Solares Térmicas
Aproximadamente una instalación de dos metros cuadrados de paneles térmicos en una vivienda unifamiliar puede evitar la emisión de una tonelada y media de dióxido de carbono a la atmósfera durante un año.
FUNCIONAMIENTO DE UNA INSTALACIÓN SOLAR TÉRMICA

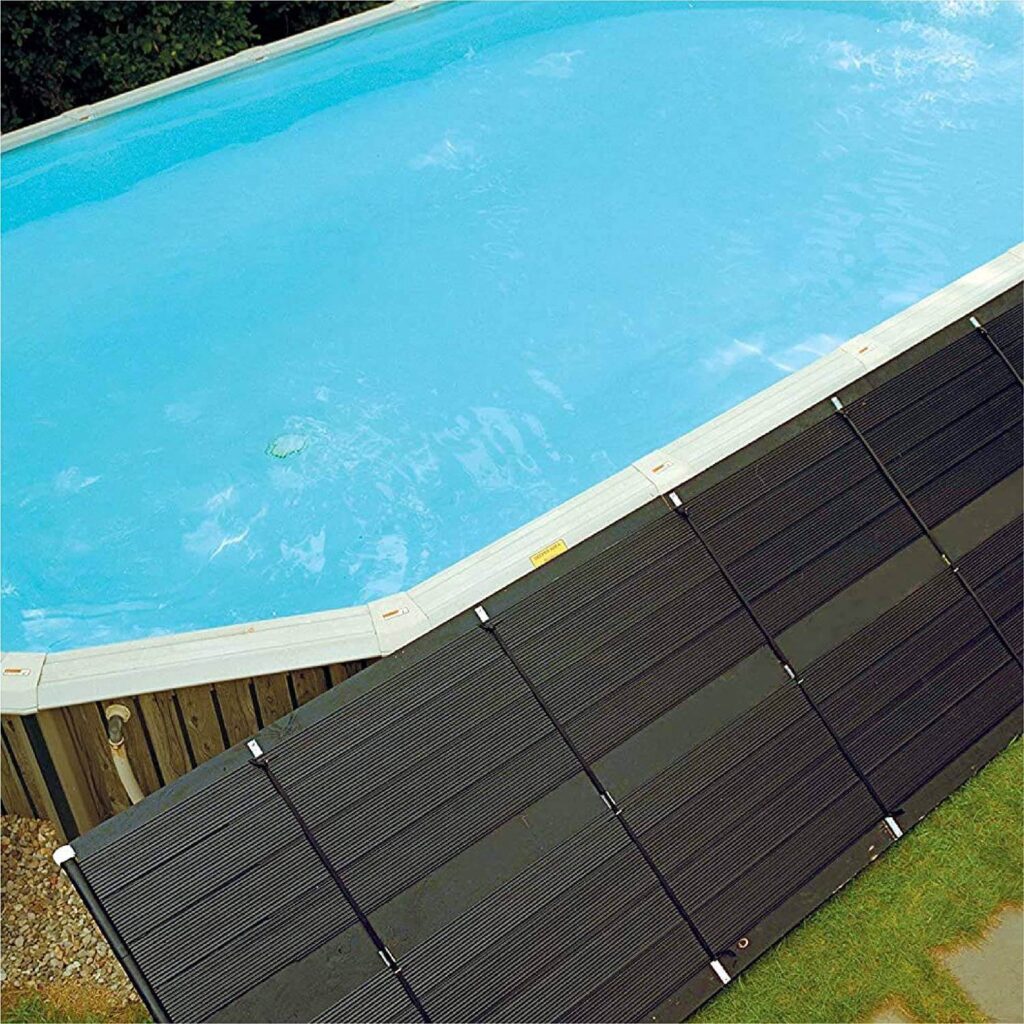

Las placas térmicas recogen la energía del sol y calientan el agua que circula a través de las mismas. Mediante un colector solar y un circuito por el que circula un fluido caloportador con anticongelante, este recoge todo el calor que será transportado al depósito del agua caliente. Este depósito está aislado térmicamente con el agua lista para el uso doméstico, o para distribuirlo directamente como podría ser en una piscina. Una de sus ventajas es la de calentar el agua incluso en épocas de frío mediante los rayos solares.
El tamaña del depósito dependerá de la cantidad de litros que necesitemos. Como media, calcularemos 60L de agua por persona. El acumulador mantiene el agua caliente aunque tengamos un día nublado. Algunos dispositivos incluyen la opción de poder conectarlo a la red eléctrica y así poder calentar mediante una resistencia el agua en caso de tener varios días sin sol.
La energía solar térmica se utiliza tanto a nivel residencial como empresarial, y cada vez más utilizada para la producción de agua caliente sanitaria o ACS. También se utiliza para sistemas de calefacción y piscinas. Las placas solares térmicas tienen una vida útil de hasta 30 años.
Hay que tener precaución con los depósitos pequeños ya que en verano pueden superar los 70º. Instalando depósitos de mayor volumen reduciremos la temperatura.
Los acumuladores o depósitos tienen diferentes capacidades siendo los más utilizados en uso doméstico recipientes de 200 a 300L.
Principalmente, existen 2 tipos de placas solares térmicas, que son las placas térmicas planas y las placas solares de tubos de vacío. Estas pueden ser de baja, media y altas temperaturas. Las más utilizadas trabajan con bajas temperaturas y no suelen superar los 100º.
PLACAS SOLAR TÉRMICA PLANA
Son las mas utilizadas en uso residencial, su apariencia es de color oscuro para atraer mejor la luz mediante sus celdas solares térmicas y así aumentar el calentamiento. Utilizan tubos soldados debajo de las placas y van protegidos por un vidreo que ayuda a calentar el agua. Estéticamente tienen un gran parecido a los paneles fotovoltaicos. Encima del panel termosolar llevan un termosifón donde se aloga el agua caliente.
Los paneles térmicos planos no protegidos alcanzan bajas temperaturas de hasta 50º por lo que se suelen utilizar en uso doméstico.
Los paneles térmicos planos con cubierta protegida alcanzan medias temperaturas de hasta 150º.
Las placas de medias y altas temperaturas suelen ir destinadas a uso industrial.
- Buena relación calidad precio
- Son menos eficientes
Temperatura
Capacidad
Garantía

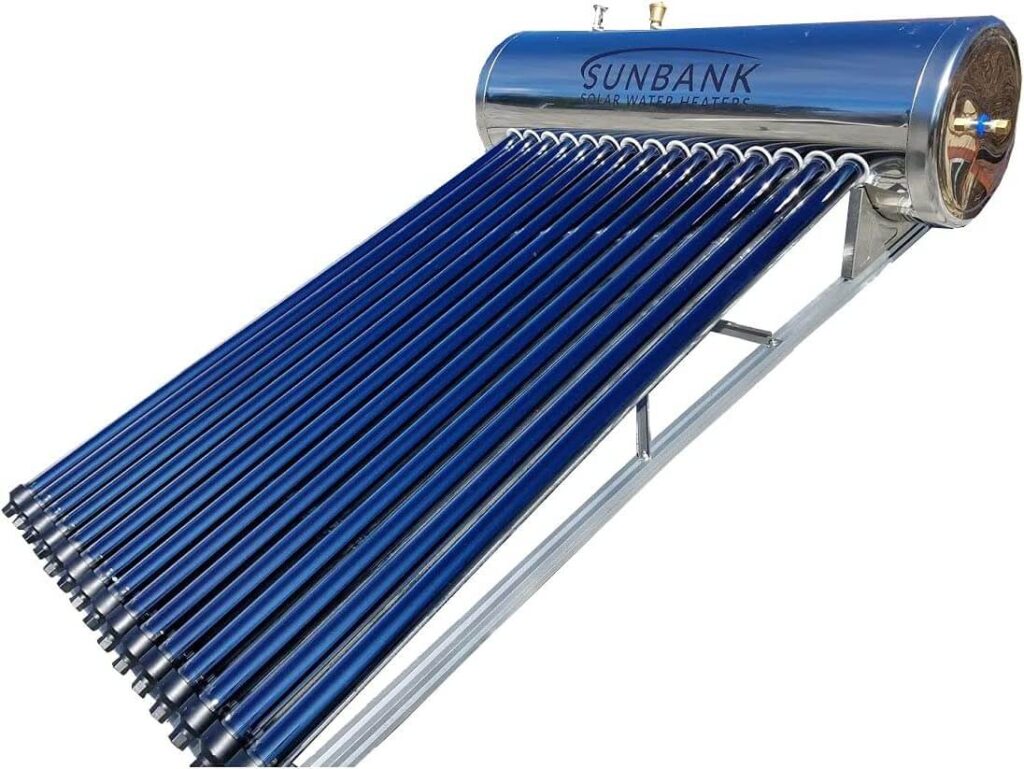

PLACA SOLAR TÉRMICA DE TUBOS DE VACÍO
Están formadas por unos tubos alargados y delgados que van montados en paralelo. Tienen un mayor rendimiento ya que con el vacío se potencia más el efecto invernadero por lo que se suelen instalar en zonas con menos sol o si se requiere mayor eficiencia.
- Mayor rendimiento
- Son algo más caras
Temperatura
Capacidad
Garantía
TIPOS DE INSTALACIÓN SOLAR TÉRMICA
Existen 2 tipos de instalaciones, por termofusión y por sistema forzado.
INSTALACIÓN SOLAR TÉRMICA POR TERMOSIFÓN
Este es el más común, mediante la termodinámica el sistema solar calienta la parte más baja que es donde se encuentra el fluido del circuito (donde está frío) al calentarse asciende y transmite el calor al depósito, el cual calentará el agua.
- No ocupan espacio dentro de la vivienda
- Pueden resultar poco estéticos
INSTALACIÓN SOLAR TÉRMICA POR CIRCUITO FORZADO
Este utiliza igualmente un circuito para recoger el calor y llevarlo al depósito pero sin necesidad de desnivelación para que ascienda el fluido caliente ya que que su circulación se realiza mediante bomba eléctrica.
- Son más económicos
- Mejor estética
- Necesitan de electricidad
- El depósito se encuentra en el interior del inmueble
¿CUANTOS PANELES SOLARES TÉRMICOS NECESITO INSTALAR?
Aproximadamente para una vivienda con uso moderado se necesitría instalar 1 panel para cubrir la demanda de 1 a 3 personas. Es recomendable la ayuda de profesionales para estudiar y dimensionar correctamente cada caso según las necesidades.
¿QUE BENEFICIOS APORTAN LAS PLACAS SOLARES TÉRMICAS?
- Ahorro energético para mejorar nuestro autoconsumo y disminuir la demanda energética.
- Cero emisiones a la atmósfera.
- Son silenciosas y no generan ruidos.
- Compatibles con otros tipos de energía. Si combinamos paneles térmicos con placas fotovoltaica podemos tener energía autosuficiente.
COSTE INSTALACIÓN SOLAR TÉRMICA
La capacidad requerida y el equipo a instalar pueden ser muy diferentes dependiendo de cada caso.
- Dimensionado de la instalación
- Tendremos que tener en cuenta si lo queremos para ACS, calefacción, piscina etc. Esto determinará el número de paneles a instalar. Precio por panel 400€ aprox.
- Tecnología del panel térmico
- Podemos instalar paneles planos que son más económicos, unos 400€ unidad o paneles de tubos de vacío, unos 700€ unidad.
- Acumuladores de agua
- Otro elemento a elegir es el depósito de agua que pueden ser de un serpentín o doble, de inercia o sin ella. Precio medio de 1500€ a 2400€.
Ejemplos orientativos
- Vivienda con sistema forzado para agua caliente sanitaria: 1 colector solar + Depósito agua 250L + Mano obra. Precio orientativo 2400€.
- Vivienda con instalación de captador solar con acumulador integrado de 100L para baja demanda de ACS o para abastecer a 1 persona. Precio orientativo 1300€.
CONSEJOS SOBRE LOS PANELES SOLARES TÉRMICOS
- Para viviendas individuales las placas solares por termosifón son la mejor opción.
- Para edificios y recintos industriales los paneles de sistema forzado serán la mejor opción.
- Para uso de calefacción, el sistema de suelo radiante será el más eficiente.
- Las placas térmicas producen energía 100% renovable y ecológica.
- ¿Cuando conviene instalar paneles térmicos planos? En zonas con mucho sol, sur de España.
- ¿Cuando conviene instalar paneles térmicos de tubos de vacío? En zonas con clima irregular, norte de España o si necesitamos mayor eficiencia.
